hardware jaringan

1. switch

2. hub

3. RJ45

4. Kabel ITP

4. router

Media transmisi

1.      Kabel (Wired)

a.       Twisted pair

Merupakan kabel yang paling luas penggunaanya karean dipergunakan untuk jaringan telepon. Kabel ini terbuat dari tembaga dimana beberapa pasang kabelnya di-untir guna mempertinggi kualitas kabel, maka dari itu kabel ini disebut juga kabel untiran. Contoh gambarnya :

·         UTP (Unshielded Twisted Pair) :

·         STP (Shielded Twisted Pair) :

b.      Kabel Coaxial

Merupakan kabel yang terbuat dari tembaga yang dikelilingi oleh anyaman halus kabel tembaga lainnya. Kabel ini  menyediakan insulasi antara konduktor pusatdan jaringan metal lainnya. Fungsi dari kabel ini adalah untukmemblokir interkoneksi dari jaringan luar. Kabel ini dibedakan menjadi Thick Coaxial (max. 500M), Thin Coaxial (max.185M),dan  Konektor BNC. Contoh gambarnya :

·         Thick Coaxial :

·         Thin Coaxial :

·         Konektor BNC :

c.       Fiber Optic (Serat Optik)

Mrupakan sebuah kaca murni yang panjang dan tipis serta berdiameter sebesar rambuat manusia.serat optic disunakan untuk mengantarkan data digital yang berupa sinar dalam jarak yang sangat jauh. Contoh gambarnya :

·         Single-ode Fibers :

·         Multi-mode Fibaers :

2.      Tanpa Kabel (Wireless)

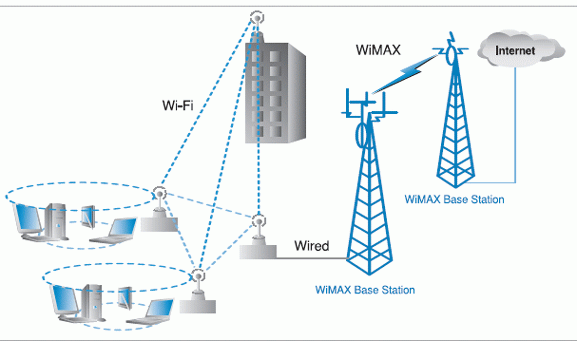

a.       Gelombang Radio (Radio Wave)

Contoh gambarnya :

b.      Infrared

Adalah komunikasi antar 2 titik yang menggunakan laser dalam jarak dekat. Jarak komunikasi yang digunakan adalah irDA yaitu infrared data association.

c.       Bluetooth

Adalah komunikasi wireless  yang digunakan untuk pertukaran data dengan area yang terbatas (WLAN). Data dibagi menjadi beberapa bagian dan dikirimkan dalam beberapa kanal frekuensi yang berbeda.

d.      Wifi

Adalah komunkasi yang terjalin dengan lebih baik antar  berbagai perangkat wireless dimana pengguna perangkat mobile dapat terhubung ke wireless network dan internet melalui akses point.

Tipe jaringan komunikasi

1.       Switched network

Adalah jaringan komunikasi dimana data ditransfer dari sumber data ke tujuan melalui node seri.  jaringan komunikasi ini terbagi menjadi 2 yaitu  :

·         Circuit-switched network, adalah arah komunikasi ditujukan dari 2 arah node. Contohnya telepon.

·         Packet-switched network, adalah data dikirim dalam serangkaian potongan-potongan kecil. Packet akan melewati jaringan node. Contohnya computer ke computer.

2.       Broadcast network

Adalah jaringan komunikasi dimana data dapat berkomunikasi melalui medium yang disebar oleh station lain. Contohnya radio system

3.       Packet radio network

Adalah jaringan komunikasi dimana suatu station yang ada pada range transmisi satu sama lain dan dapat menyiarkan data secara langsung atu sama lainnya.

4.       Satellite network

Adalah jaringan komunikasi dimana data tidak ditransfer langsung, jadi data dikirim dan diterima dari satelit. contoh gambarnya :

5.       Local network

6.        Station

Adalah kumpulan device yang akan saling berkomunikasi, contoh modem.

7.       Node network

Adalah pembatasan dari jaringan komunikasi yang sanggup mentransfer data antar pasangan station.

Topologi jaringan

•   Bus

Topologi ini menggunakan 2 buah terminator pada sebuah media (kabel Coaxial) di ujung kabelnya. Setiap komponen jaringan terhubung ke sebuah jalur komunikasi utama yang disebut trucnk dan backbone.  Contoh gambarnya :

• Ring

Setiap komponen jaringan pada topologi ini tehubung ke sebuah jalur komunikasi utama (backbone) yang berbentuk loop tertentu sehingga membentuk segmen jaringan (medianya kabel UTP). Contoh gambarnya :

•  Star



Setiap komponen jaringan pada topologi ini terhubungke sebuah perangkat jaringan (hub, Switch, Repeater) yang menjadi pusat dari topologi sehingga membentuk segmen jaringan. Contoh gambarnya :

•    Mesh

Setiap komponen jaringan topologi ini mempunyai hubungan langsung atau jalur khusus ke setiap komponen jaringan lainnya. Topologi ini terbagi menjadi 2 , yaitu Full mesh dan Partial mesh.  Contoh gambarnya :

NB : Backbone  adalah bagian dari jaringan yang berlaku sebagai jalur utama untuk lalu lintas data yang paling sering dilalui.

2.

3.

4.

Mekanisme komunikasi data

Pada mekanisme komunikasi data, 7 layer osi melakukan Encapsulasi dan Dencapsulasi.

Encapsulasi adalah sebuah proses melakukan pemaketan data atau dengan kata lain encapsulasi adalah istilah untuk pengiriman data. Proses encapsulasi terjadi pada lapisan terendah OSI,  umumnya disebut sebagai framing. Lapisan OSI yang bertanggunga jawab dalam hal ini adalah Data-Link sebelum data ditransmisikan oleh media jaringan (kabel, radio, atau cahaya).

Sedangkan Dencapsulasi adalah  kebalikan dari encapsulasi, yaitu proses pemisahan paket yang datang sehingga data dapat diakses dengan benar atau dengan kata lain dencapsulasi adalah istilah untuk penerimaan data.
